Treinamento de Recarga PCP - Apresentação Completa

RECARGA PCP

Um guia completo sobre equipamentos, procedimentos e segurança.

Data: 06 de Outubro de 2025

Cilindro SCUBA e PCP

Um cilindro de SCUBA é um recipiente para armazenar ar comprimido, destinado a mergulhadores.

É frequentemente utilizado para recarregar rifles de ar comprimido PCP (Pre-Charged Pneumatic) devido à sua capacidade de armazenar grandes volumes de ar a pressões elevadas.

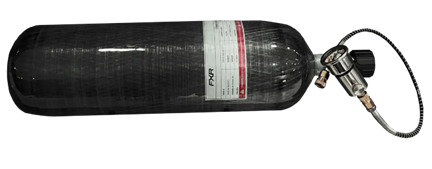

Cilindro Scuba

Análise do Cilindro SCUBA

Prós

  • Rapidez e Conveniência
  • Menos Esforço Físico
  • Maior Capacidade

Contras

  • Custo Inicial
  • Manutenção
  • Portabilidade

O cilindro FXR possui pressão máxima de trabalho de 300 bar.

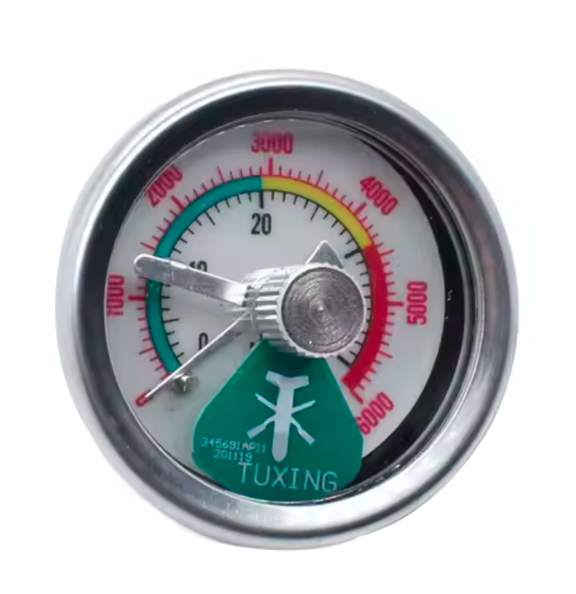

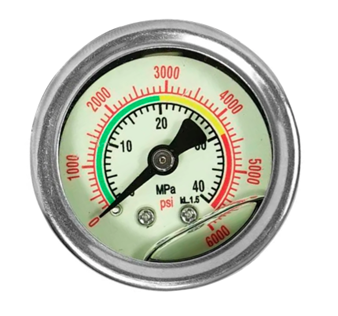

Leitura do Manômetro

Estação de Recarga

É necessário o uso de uma estação de recarga, que se conecta à torneira da Scuba.

A estação de recarga da FXR acompanha manômetro e mangueira com engate rápido Foster.

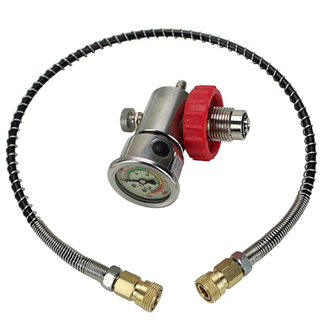

Estação de recarga FXR

Materiais dos Cilindros

Os cilindros da FXR são fabricados com interior de alumínio e acabamento em fibra de carbono, tornando-os muito leves e ideais para transporte.

Um cilindro de aço de 6L pesa 13.5kg, enquanto um de fibra de carbono de 6.8L pesa apenas 6.7kg.

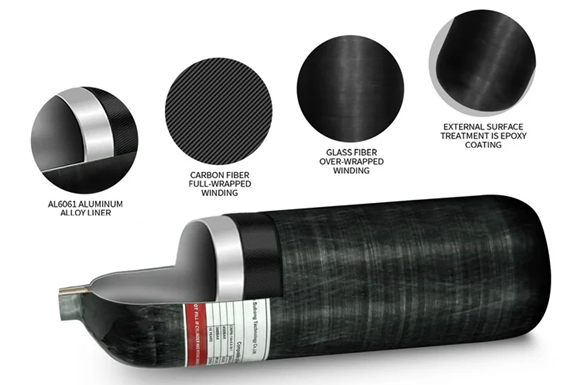

Estrutura do cilindro de fibra de carbono

Manutenção e Segurança

É obrigatório realizar o teste hidrostático em cilindros SCUBA por segurança. Muitos locais de recarga exigem um teste válido para encher o cilindro.

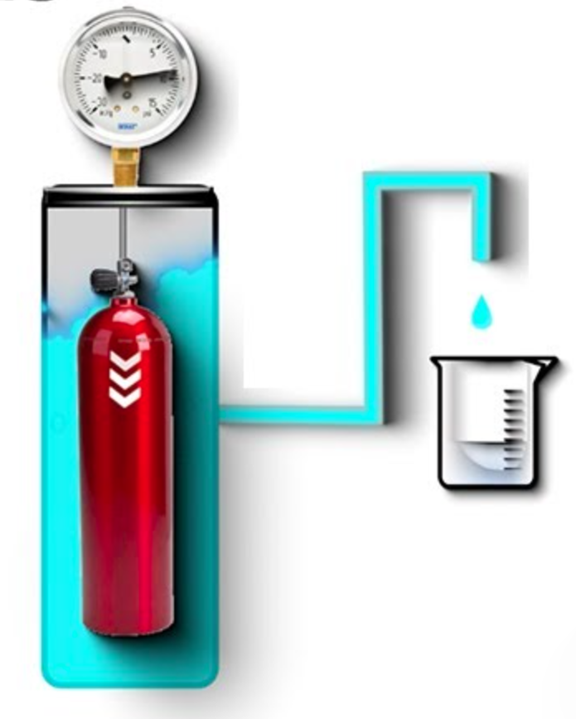

Ilustração do Teste Hidrostático

Detalhes da Manutenção

Validade e Vida Útil

  • O teste hidrostático tem validade de 5 anos.
  • A vida útil de um cilindro de fibra de carbono é de 15 anos.

Critérios de Reprovação

  • Marcas ou riscos que atinjam a fibra de carbono.
  • Qualquer dano que comprometa a estrutura.

Qual o valor do teste hidrostático?

Aproximadamente R$ 350,00. Inclui inspeção, limpeza e revisão completa da válvula.

A explosão de um cilindro pode ser fatal. Siga rigorosamente as normas de segurança.

Conversão de Pressão

MPa para Bar: Multiplicar por 10

Bar para PSI: Multiplicar por 14,504

MPa para PSI: Multiplicar por 145,04

Ex: 20,68 MPa = 206,8 bar ≈ 3000 PSI

Quantas Recargas?

O número de recargas depende de:

  • Volume e pressão do cilindro SCUBA.
  • Volume e pressão do cilindro da carabina.

Use a calculadora em nosso site para a resposta exata.

Passo a Passo da Recarga

  1. Encha o cilindro SCUBA em uma casa de mergulho ou com compressor FXR.
  2. Insira a estação de recarga, mantendo a válvula de expurgo fechada.
  3. Insira a mangueira com o bico padrão no cilindro da carabina.
  4. Abra a torneira do cilindro SCUBA lentamente.
  5. Acompanhe o enchimento pelo manômetro da carabina.
  6. Ao atingir a pressão máxima da carabina, feche a torneira do cilindro.
  7. Abra a válvula de expurgo da estação e remova a mangueira.

É possível encher um cilindro parcialmente cheio com o mesmo procedimento.

Não é possível verificar a pressão do cilindro FXR sem conectá-lo para recarga.

Compressor PCP

Equipamento projetado para comprimir ar a altas pressões (até 300 bar) e carregar reservatórios de armas PCP, como carabinas e pistolas que utilizam ar pré-comprimido.

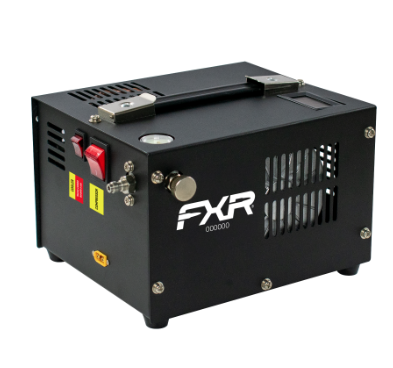

Compressor PCP

Características do Compressor

Função

Encher o reservatório de ar das carabinas PCP até pressões de 200 a 300 bar (2.900 a 4.350 psi), permitindo recargas rápidas e práticas sem a necessidade de bombas manuais ou cilindros Scuba.

Precisão e Conveniência

Permite recarregar em casa ou no campo de tiro, sendo ideal para quem pratica com frequência, garantindo que o reservatório esteja sempre pronto para uso.

Tipos de Compressores

Portáteis

Pequenos e fáceis de transportar, ideais para quem precisa de mobilidade.

Estacionários

Maiores e mais robustos, projetados para uso fixo em oficinas ou áreas de tiro.

Análise do Compressor

Vantagens

  • Economia de Tempo: Recargas rápidas e sem esforço.
  • Consistência: Garante pressão constante e precisa.
  • Segurança: Sistemas de desligamento automático.

Desvantagens

  • Alto custo inicial.
  • Exige manutenção regular.
  • Pode ser barulhento durante o funcionamento.

Em resumo, o compressor PCP é um equipamento essencial para qualquer atirador esportivo que utilize carabinas PCP, oferecendo praticidade e eficiência.

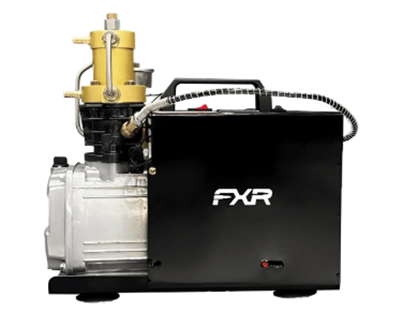

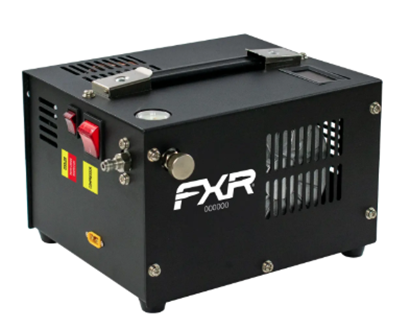

Capacidade dos Compressores FXR

Somente o 110/220V pode encher cilindros Scuba de até 6.8L (em aprox. 1h30min).

O modelo Compact é indicado para cilindros de até 350cc.

O modelo 2 Coolers enche Scubas de até 1 litro.

Manutenção do Compressor

  • A manutenção inclui a troca de óleo nos modelos com cárter.
  • Utilize sempre água limpa e fria para arrefecimento.
  • Nunca adicione água gelada com o equipamento em uso.
  • Respeite a temperatura máxima de trabalho de 85°C.
  • Considere um upgrade na bomba d'água para melhor resfriamento.

Auto Stop

Sistema de desligamento automático que atinge a pressão desejada. Basta posicionar o ponteiro no manômetro e iniciar a recarga.

Bomba Manual PCP

Ferramenta manual para encher o reservatório de ar de carabinas e pistolas PCP. Ao invés de eletricidade, depende da força manual do usuário para comprimir o ar.

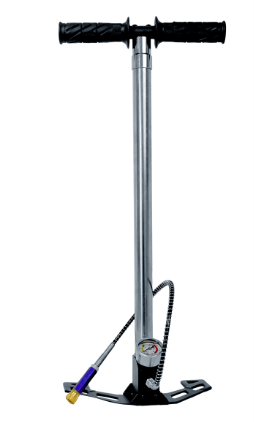

Bomba Manual

Características da Bomba Manual

Funcionamento

Semelhante a uma bomba de bicicleta, mas mais robusta. Pode gerar pressões de 200 a 300 bar (2.900 a 4.350 psi).

Construção

Feita de materiais duráveis como aço inox, com filtros internos para remover umidade e impurezas, garantindo ar limpo e seco.

Análise da Bomba Manual

Vantagens

  • Portabilidade: Ideal para uso em campo, não depende de eletricidade.
  • Custo-benefício: Mais econômica que compressores.
  • Independência: Permite recarregar em qualquer lugar.

Desvantagens

  • Requer esforço físico considerável.
  • Tempo de recarga mais demorado.

Bombas PCP são práticas e acessíveis, ideais para atiradores com carabinas de entrada (PR900, T-rex, etc.) e para quem busca uma solução portátil.

Bombas: 3 vs 4 Estágios

3 Estágios

Boa relação entre eficiência e custo. Adequada para a maioria das necessidades.

4 Estágios

Oferece compressão máxima com menor esforço, ideal para pressões altas. Mais eficiente, porém mais cara.

Vantagens da Bomba 4 Estágios

Possui um tubo adicional que proporciona maior fluxo de ar, bombeadas mais leves e menor risco de superaquecimento.

Considerações Finais

A recarga de PCP exige conhecimento e responsabilidade. Escolha o equipamento adequado às suas necessidades.

Priorize sempre a segurança, realizando as manutenções e seguindo os procedimentos corretos.

Bons treinos e tiros precisos!
